OSAKA VACUUM大阪真空株式會社

渦輪分子泵的典型優勢

- 提供無油超高真空。

它對所有氣體具有大致相同的排氣率，以便機械地排氣括號(動態排氣)氣體分子。

它還可以排出惰性和腐蝕性氣體。

它可以連續排出大流量的氣體。 -工作壓力范圍廣(至10-10帕)。任意定向型TG-F系列陣容

使用脂潤滑滾珠軸承制造小型、輕便、低成本的泵。抗沖擊設計使渦輪分子泵能夠安裝在移動設備或運動部件上。

產品陣容提供從50L/s到 2400 L/s的型號。

 TG50F TG60F TG70F TG220F TG240F TG350F TG450F TG800F TG1100F TG1400F TG2400F

磁懸浮型TG-M系列產品陣容

使用磁懸浮軸承可實現完全無油排氣、任何定向安裝以及更長的維護周期。產品陣容提供從300L/s到 3400 L/s的型號。

 TG390M TG420M TG900M TG1300M TG2400M

超低振動TG-ML系列超高真空型TG-MU系列高效節能加熱型TG-MI系列

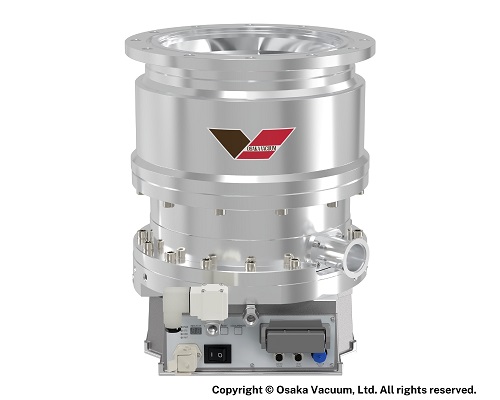

帶集成控制單元的磁懸浮型TGkine-B系列陣容

集成控制器/電源。無需互連電纜/電纜管道，也無需機架安裝。對系統設計造成的壓力較小。延續我們的TG-M系列傳統。

優化的復合轉子設計提供了****的性能。 TGkine1700M-B/2200M-B TGkine3300M-B/3400M-B TGkine3800M-B/4200M-B

Energy Efficient Heated type TGkine-Ml series高效節能加熱型TGkine-MI系列磁懸浮型TGkine-R系列產品陣容

TGkine-R系列提供與我們的TGkine-B系列(板載型)相同的用戶優勢，具有****的性能，適用于廣泛的壓力范圍應用。

此外，TGkine-R系列在泵體內配備了記憶功能，用于存儲運行數據，**軸承的觸地計數等。即使在大修期間更換控制器，也可以傳輸所有數據。

 TGkine2200M-R

TGkine3300M-R/TGkine3400M-R TGkine3800M-R/TGkine4200M-R

油潤滑型TG系列產品陣容

使用油潤滑滾珠軸承。化學品使用型號提供從200L/s到5500 L/s 的所有等級，用于排出腐蝕性氣體的應用。

 TG203 TG553 TG1003 TG1303

TG1810/TG1813 TG2813 TG3213 TG3413

TG5000/TG5003 TG5500/5503

渦輪分子泵系統

ST系列(TG-F系列+DSP250) ST-緊湊型系列

ST系列(TG-F系列+旋片泵)

大阪真空羅茨真空泵

·大阪真空的羅茨真空泵采用直裝電機(RD系列、RA系列)，占地面積小，易于集成到現有系統中。

我們的產品陣容還包括皮帶驅動的大型羅茨真空泵(R 系列)，適用于需要大量排氣的應用，例如用于航空航天測試的超大腔室。

羅茨真空泵的運行條件是入口壓力與背壓之間存在允許的壓差。在允許范圍之外運行可能會導致電機過載或過多的無法控制的熱量。

為了解決這個問題，大阪真空的羅茨真空泵排氣系統可以安裝一個溢流閥，以便在壓力超過允許范圍時自動調節壓力。

這使得泵即使在高入口壓力范圍內也能以*大排氣能力運行。(可選)

·變頻器控制允許從大氣壓驅動，并在低入口壓力水平下進行壓力控制。

此外，根據型號和地區的不同，可以提高泵的速度，將排氣率*多提高40%。(可選)

研發系列 RD302 RD600 RD1200 RD1500

RD2500/RD2510 RA系列 RA100 R系列 R6002 R12001

大阪真空的油封旋轉真空泵產品線

油封旋轉真空泵按采用的機構分類:擺動活塞式(Kinney)、旋片式(Gaede)、凸輪式(Senco)等，大阪真空的擺動活塞經久耐用，

結構上允許較大的進氣空間。這種結構可實現高效排氣，使其成為大型泵的理想選擇。·泵油對泵的**運行至關重要。

Osaka Vacuum的油封旋轉真空泵可以在惡劣的工作條件下運行，例如在低真空范圍內連續運行，以及在大氣壓和真空下重復的短期循環。

當配備適當?shù)墓┯蜋C(jī)構時，這些泵可提供較長的可靠使用壽命。

。該泵具有精密、堅固的設計和易于維護的結構，據報道，如果維護得當，該泵在現場可以使用20到30年。

P系列 P90 P180 P222 P450 P600 P901 K系列 K30002 VRD系列

液環真空泵可以使用水或工藝液體作為密封液來壓縮到大氣壓，使泵能夠達到接近密封液蒸氣壓的基壓。

這種真空泵也稱為水封真空泵，因為水通常用作密封液。

【液環真空泵排氣理論1

液環真空泵由具有整體葉輪的外殼構成。外殼充滿密封液，葉輪開始旋轉，從而產生離心力，將密封液推向外殼壁形成液環。

這導致葉輪上的葉片和液環之間有一系列空間，由于葉輪偏心安裝在外殼上，因此隨著葉輪的旋轉而變化。這種體積變化用于循環進氣、壓縮和排氣。

大阪真空液環真空泵(水封真空泵)

大阪真空的液環真空泵可提供包括水在內的各種密封液體。

用戶可以選擇*適合其應用的密封液，允許在氣體(可凝性氣體)的排氣應用中使用，包括水蒸氣和有機溶劑。

在封閉系統中回收液環可*大限度地減少廢液。

此外，液環真空泵可與其他泵一起使用，以滿足各種工藝。例如，液環真空泵可以與羅茨泵一起使用，以更少的能量實現高排氣和高真空。

(PRL系列)此外，可以添加空氣噴射器以提高極限壓力并防止氣蝕。(1級空氣噴射器:WA系列;2級空氣噴射器:WB系列) W系列 W30S

W50S/WA50S W80S/WA80S W150S/WA150S

W310S/WA310S/WB310S W630S/WA630S/WB630S

油擴散泵

■油擴散泵達到超高真空，用作真空熱處理、真空蒸發、電束焊接、濺射設備等各種真空工藝的排氣系統。我們還提供排氣量為10，000L/sec(無擋板)或更高的泵。

這是一款高度可靠的超高真空泵，即使液壓油碰撞，壓力波動也很小。

不使用機械運動部件，堅固耐用，使用壽命長。易于拆卸的設計，簡化了內部清潔和檢查工作。結構和工作原理

Construction and operating principle

如圖所示，油擴散泵結構由鍋爐、多級噴射組件和沒有機械移動機構的氣缸組成。

工作油在鍋爐中加熱，汽化并以超音速從射流煙囪的每個階段流出。

泵高真空(入口)側的氣體通過擴散被捕獲在噴射蒸汽中，并從上部輸送到下部噴射級，從而在此過程中對其進行壓縮。

然后，這些泵送的氣體通過出口排出到前級泵(例如油封旋轉真空泵)。來自射流煙囪的蒸汽流在泵體內壁上冷卻和冷凝，然后返回鍋爐。

通過重復此過程，即可完成疏散。鍋爐中提供的堰板允許工作流體的返回和再循環，使流體的分餾成為一個連續的過程。

油擴散泵噴射器

噴射器是由注入的蒸汽或類似介質驅動的真空泵。

它結構簡單，幾乎無故障運行。并且易于制造大批量率。噴射器用于各種應用，包括鋼水的脫氣設備和合成纖維的聚合設備。

獨立的噴射器可以壓縮到大氣壓，或者可以串聯使用噴射器以獲得更高的真空條件。

它們還可以與其他類型的真空泵一起使用，以構建真空泵系統。

噴射器

大阪真空提供以下干式真空泵。風冷系列

*可在大氣壓下運行。*啟用懸掛水蒸氣。*減少疏散時間。*空氣冷卻。

Air-cooled Dry Vacuum Pump FRO60D風冷干式真空泵FR060D

生態正劑系列*節能。*體積小巧。*清潔排氣。

*腐蝕性氣體的排氣。*轉速控制。

Energy-saving Dry Vacuum Pump ER100D/ER100DC節能干式真空泵ER100D/ER100DC

緊湊型系列*清潔排氣。*空氣冷卻。*配備氣鎮。*無油。*快速抽空。*法律費用。*體積小巧。*節能。

干式螺桿真空泵DSP251 / DSP501

緊湊型干式真空泵 DSP50/DSP250/DSP500
