• ML-850-HAX系列

• 端子間距：8mm

• 用于電源無螺絲

• 專用于單根銅線

• 無螺紋接線端子， 端子間距 8 mm， 直角， 用于電源， 單線專用PBT焊接， 面板安裝， 安裝孔， C-UL TUV PSE 94V-0

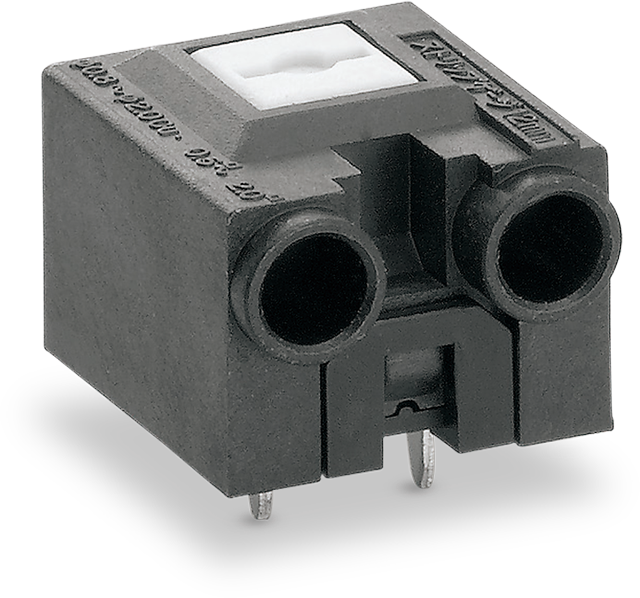

• ML-800-S1V型

• 日本制造

• 部分取消

• 2013-09-01

• 部分產品停售通知

• 21P~30P產品已于2013年9月1日停產。 我們繼續銷售1P~20P產品。

• ML-800-S1V-1P、ML-800-S1V-2P、ML-800-S1V-3P、ML-800-S1V-4P、ML-800-S1V-5P、

• ML-800-S1V-6P、ML-800-S1V-7P、ML-800-S1V-8P、ML-800-S1V-9P、ML-800-S1V-10P、

• ML-800-S1V-11P、ML-800-S1V-12P、ML-800-S1V-13P、ML-800-S1V-14P、ML-800-S1V-15P、

• ML-800-S1V-16P、ML-800-S1V-17P、ML-800-S1V-18P、ML-800-S1V-19P、ML-800-S1V-20P、

• ML-800-S1V型日本制造部分型號停產

• 2013-09-01

  部分產品停售通知

  21P~30P產品已于2013年9月1日停產。 我們繼續銷售1P~20P產品。

•


  按鈕顏色：定制

  為了幫助防止錯誤接線并節省布線工作的勞動力，我們將從 25 件中制造定制的紐扣顏色產品。
  * 照片顯示 ML-800-S1H。



  檢查引腳自定義順序

  我們將定制帶有檢查銷終端，方便現場設置和操作檢查。



  紐扣領

  基本信息

  額定	250V-10A （國產）
  絕緣電阻	DC500V，100MΩ以上
  介電強度	AC2000V （1 分鐘）
  采購標準	UL 標準（現場布線）、CSA 標準、TüV 標準（符合 IEC60947-7-1）
  位數 （P）	1~20
  主絕緣（主體）	尼龍66（UL94V-0）
  主絕緣（按鈕）	改性個人防護裝備 （UL94V-0）
  額定合格線	單線：Φ1.2mm（AWG16），絞合線：1.25kg（AWG16）線徑：Φ0.18mm以上
  可用線材范圍	單線：Φ0.4mm~Φ1.2mm（AWG26~AWG16），絞合線：0.2mm2~1.25mm2（AWG24~AWG16） 線徑：Φ0.18mm以上
  端子配件	PC端
  標準剝線長度	11毫米
  機身顏色	GY（灰色）
  端板顏色	GY（灰色）
  控制顏色	W（白色）、GY（灰色）、B（黑色）、R（紅色）、Y（黃色）、G（綠色）、BL（藍色）、BR（棕色）
  推薦的兼容工具	平刃螺絲刀（軸徑Φ3mm，刃寬2.6mm） *任何能推進去的都可以做
  描述	（1）按鍵標準顏色為白色，非標準顏色（含顏色組合）定制。 （2）為了方便按鈕的操作，按鈕上涂有含氟聚合物。 由于這種含氟聚合物在按鈕操作部分的凹陷部分的濃縮和保留，這種含氟聚合物可能看起來粘附在白色異物上，但質量沒有問題。
  使用說明	（1） 請避免清洗整個產品，因?yàn)樗赡軙?huì)對產品的性能產生不利影響。 （2）作為標準產品使用時，請檢查標準上的限制。







• W
  （標準顏色）

• GY


• B


• R


• Y


• G


• BL系列


• BR （英語）


• 端子間距：5mm

• 絞合線和單線支架

• 壓接機構

ML-700-NV型

ML-700-NV-1P、ML-700-NV-2P、ML-700-NV-3P、ML-700-NV-4P、ML-700-NV-5P、

ML-700-NV-6P、ML-700-NV-7P、ML-700-NV-8P、ML-700-NV-9P、ML-700-NV-10P、

ML-700-NV-11P、ML-700-NV-12P、ML-700-NV-13P、ML-700-NV-14P、ML-700-NV-15P、

ML-700-NV-16P、ML-700-NV-17P、ML-700-NV-18P、ML-700-NV-19P、ML-700-NV-20P、

ML-700-NH型

• 端子間距：2.54mm

• 緊湊型設計

• 絞合線和單線支架

• 帶止回孔

• 壓接機構

按鈕顏色：定制

ML-400-NV型

無螺絲接線端子 間距 7.62mm 絞合線 單線 PCB 安裝 分立式 PPE 焊接 UL CSA

• 日本SATO PARTS佐藤無螺絲接線端子ML-400-NH-1P


• 端子間距：7.62mm

• 絞合線和單線支架
