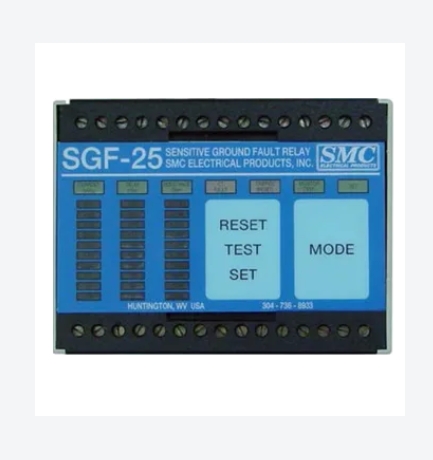

靈敏接地故障繼電器 （SGF-25）

SGF-25 是 4160V 電機最受追捧的靈敏接地故障繼電器。創新和最先進的繼電器是 0.025 – 0.5 安培的接地故障繼電器，能夠?qū)崿F(xiàn)非常靈敏的高精度接地電流和前瞻保護。它能夠“向前看”并在電機電源電路通電之前確定可配置的接地電阻條件。圖形觸摸屏顯示器提供實時數據、配置、數據記錄、測試和幫助菜單。

功能

SGF-25 用于保護電纜和電機免受相到地故障的影響，并防止電工在發生故障時閉合電路。當超過故障電流和時間延遲的預設水平時，繼電器將啟動脫扣動作。該系統使用以零序連接的電流互感器或接地返回感應方法。

收集實時數據

可預測的故障

安全設置

為礦工提供安全保障

保護設備

最大限度地提高礦山產量

非常靈敏、高精度的電流測量（.025 至 .500 安培）

高度的防誤跳閘能力

延時脫扣范圍 0 至 250 毫秒

通電前驗證電源電路狀況的前瞻性電路（范圍：100k 至 10M 歐姆）

接受 CT 測試繞組

遠程 120 VAC 測試跳閘

遠程 120 VAC 復位

故障安全設計輸出繼電器線圈在非故障條件下通電

集成 USB 以進行固件更新
